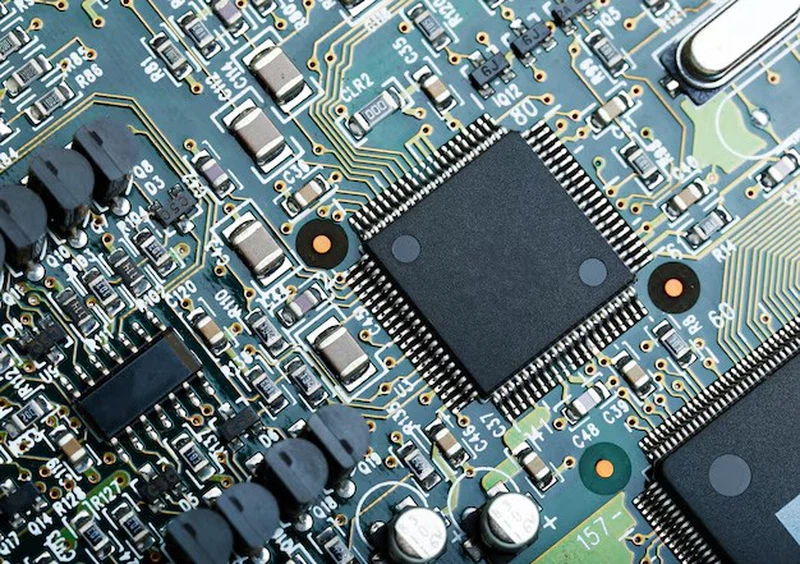

Mis on PCB kopeerimine?

PCB kloonimine viitab trükkplaadi pöördprojekteerimisele, mis põhineb olemasoleval füüsilisel elektroonikatootel ja trükkplaadil, kasutades pöörduuringu- ja arendustehnikaid. Esmane eesmärk on originaaltoote tehniliste dokumentide täpne reprodutseerimine, sealhulgas PCB-failid, materjaliloendi (BOM) failid, skemaatilised failid ja nii edasi. Seejärel teostatakse nende taastatud tehniliste materjalide ja tootmisjuhendite dokumentidega PCB-plaatide valmistamine, komponentide täpne jootmine, range lendava sondi testimine ja vajalik trükkplaadi funktsionaalne silumine. Selle kõikehõlmava protsessi tulemuseks on algse trükkplaadi prototüübi dubleerimine, saavutades selle funktsionaalsuse täieliku reprodutseerimise.

II. PCB kopeerimise protsess

PCB kopeerimise protsess on keeruline ja hoolikas, hõlmates mitmeid põhietappe:

• Komponentide lahtivõtmine ja dokumentatsioon

Komponentide lahtivõtmine: Algselt on kõik PCB komponendid hoolikalt lahti võetud. Selles etapis peetakse hoolikalt arvestust iga komponendi mudeli, spetsifikatsioonide ja asukoha, eriti dioodide, transistoride ja IC-kiipide orientatsiooni kohta. Ideaalis tehakse fotod, et dokumenteerida komponentide paigutust, tagades, et ükski detail ei jää tähelepanuta. See teave on hilisemate restaureerimistööde jaoks ülioluline.

BOMi koostamine: lahtivõetud komponentide põhjal koostatakse materjalide loetelu (BOM), mis hõlbustab hilisemaid hankimis- ja jootmistöid.

• Tühja tahvli skannimine ja pilditöötlus

Puhastamine ja skaneerimine: Tühi PCB puhastatakse enne ülitäpse skanneriga skannimist põhjalikult alkoholi või muude puhastusvahenditega. Õige joondamine on selge pildi saamiseks ülioluline.

Pilditöötlus: Pilditöötlustarkvara kasutatakse kontrasti, heleduse ja muude parameetrite reguleerimiseks, et parandada jootepadja märgiste nähtavust. Seejärel muudetakse pilt mustvalgeks ja kontrollitakse joonte selgust. Vajadusel korratakse reguleerimist või tehakse uuesti skaneerimine.

Formaatide salvestamine ja teisendamine: töödeldud pildid salvestatakse mustvalges BMP-vormingus, mis tavaliselt koosneb ülemisest (TOP.BMP) ja alumist (BOT.BMP) kihist, kusjuures on tehtud kõik vajalikud parandused või parandused.

• PCB-faili teisendamine ja paigutus

Failide teisendamine: PCB-de disainitarkvara kasutatakse BMP-failide teisendamiseks trükkplaatide tootmisseadmete poolt äratuntavasse vormingusse, tagades täpse PAD-i ja VIA (läbiava) paigutuse.

PCB paigutuse joonistamine: Konverteeritud failidega joonistatakse PCB kujundus PCB projekteerimistarkvaras ümber. See samm nõuab tohutut kannatlikkust ja tähelepanu detailidele, et tagada iga kihi vooluringide ja komponentide täpne paigutus.

• PCB valmistamine ja komponentide jootmine

PCB valmistamine: Lõplik PCB paigutus saadetakse tootmisüksusesse tootmiseks.

Komponentide hankimine ja jootmine: Komponendid hangitakse BOM-i alusel ja joodetakse seejärel valmistatud PCB-le, järgides ülimat hoolt, et järgida komponentide algseid orientatsioone ja asukohti.

• Testimine ja silumine

Lendava sondi testimine: Kasutades lendava sondi testerit, testitakse joodetud PCB-d rangelt, et kontrollida vooluahela ühenduste täpsust ja jootmise kvaliteeti.

Silumine ja optimeerimine: PCB on funktsionaalseks testimiseks integreeritud vastavasse süsteemi ja seda tehakse vastavalt vajadusele, et tagada jõudluse võrdsus algse plaadiga.

Olulise pöördtehnoloogia tehnoloogiana mängib PCB kopeerimine asendamatut rolli elektroonikatööstuse kasvu ja tehnoloogilise innovatsiooni edendamisel. See ületab pelgalt replikatsiooni, süvenedes õppimise ja taasleiutamise eesmärgil vooluringi disaini sügavustesse. Tecoo Electronics Co., Ltd. on vankumatult pühendunud professionaalsusele, innovatsioonile ja terviklikkusele, pakkudes kvaliteetseid PCB-kopeerimisteenuseid ja tehnilist tuge, et teha koostööd klientidega elektroonikatööstuse eduka arengu edendamisel.
